安装说明:

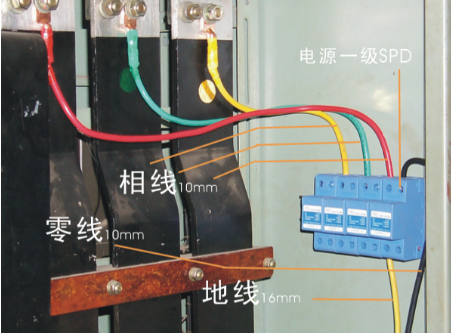

一级(B级)防雷模块,一般采用四模块组(三相五线接线方式),并联安装在建筑物总配电柜开关处35mm的导轨上,用一根地线与各防雷模块共地孔处连接好,并引出接地线至电源接地排上。

安装要求:
三相线分别使用黄、绿、红三色电源线(可用彩色绝缘胶带标注)
● 零线 采用蓝色电源线,其线径为10mm²
● 地线 采用黄绿相间 16mm²的多股铜蕊线。
● 地线 接地电阻要求<4Ω,相线长度一般要求小于0.5米,地线长度小于1米(长度要求越短越好)

使用材料:
螺丝(6号)、导线(16,10mm²)、铜鼻(100、50A)、五色绝缘胶带、扎线带等

工具:
钢锯、一字十字螺丝刀、电锥钻、液压钳、平口尖口钳、应急灯、电工刀、焊锡等。
