SPD用后备保护装置(技术探讨)


目前,在市场上,用于浪涌保护器前端的保护装置,主要有三类:


1、微断空开

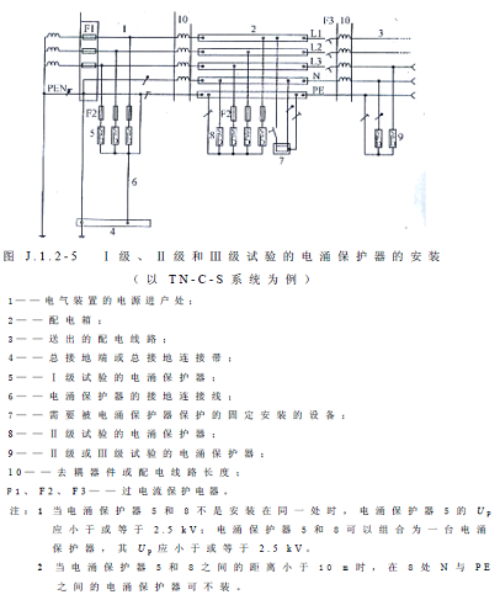

市场上应用最为广泛的产品(一般为C级空开),该产品的特点是可以重复利用,使用和维护均较为简便,安装方法如下(以TN-C-S系统为例):





2、熔断器
一般直接采用gG型熔断器,该方案相对于空开来说,缺点在于无法重复使用,意味着后期维护成本相对会高。

优点在于:

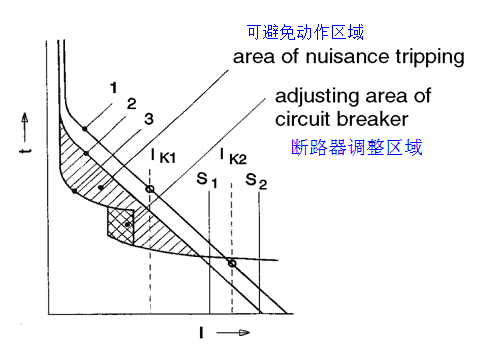

① 熔断器分断能力优于前者
由于雷电流通常均在几十千安至上百千安,如果不能很好的匹配,有可能在应用中出现误动作,而熔断器的最小分断,最低都能做到100KA以上;

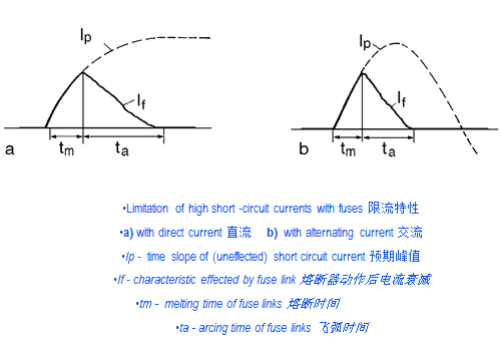

② 限流保护
熔断器特有的限流特性,当系统中出现较大的故障电流时,熔断器可以在小电流下实现对电路的切断;

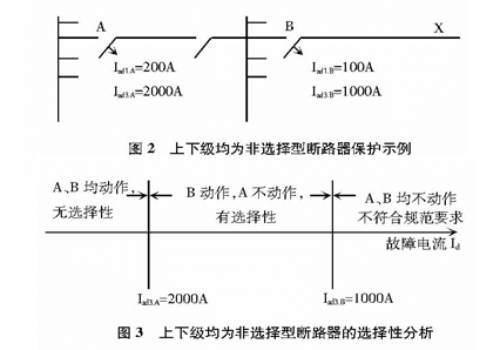

③ 选择保护
即熔断器可以做到根据故障电流的不同以及故障电流存在位置的不同,实现切断不同的用电设备或线路。







3、SCB

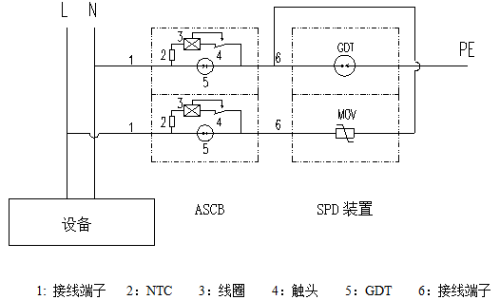

SCB是最近衍生出来的一种专门用于SPD后备保护的设备,价格相对来说是三者中最贵的(排除SPD专用熔断器),也是比较贴近于SPD实际工作状态的。市面常见的SCB工作原理为:

有雷击电流时,通过GDT导通SPD后对地释放;
当MOV失效时,工频电流通过NTC、线圈和SPD对地放电,当达到保护状态时,线圈铁芯动作使触头断开,切断SPD上的工频持续电流。
在雷击冲击需再次合闸SCB时,必须确认被保护的SPD有效后再合上手柄,如无法合上手柄或产品合闸后短时跳闸,说明需更换被保护的SPD。





 综上,不难看出各有优劣,在实际使用中,需要根据现场的实际情况,选用合适的设备。
